結構特點及用途
液動式扇形盲板閥主機由左閥體、右閥體、齒輪、齒圈、絲杠付、閥板、密封圈等零件組成。并由底座、支撐柱構成一個剛性結構體。
閥體中設有啟閉油缸和翻板油缸。啟閉油缸通過齒圈、齒輪和絲杠螺旋付驅動左、右閥體完成松開、夾緊動作，翻板油缸驅動閥板完成開閉動作。橡膠密封圈鑲嵌在閥板上，密封性能好、更換方便。
本閥可以單臺遠距離控制，也可以多臺聯網遠距離控制，非正常情況下還可以利用閥門本身的機械裝置手動操作。
本閥有正裝機構（型號：DF743X），也有倒裝結構（型號：FD743X-0.5）。安裝時請參照?qǐng)D中所示確定安裝方向。
液動扇形盲板閥分電液控和全液控兩種，電液空靠防爆電氣行程開關發生位置電信號控制電磁閥動作。全液控利用二位二通閥作限位元件，通過液壓油接通壓力繼電器產生電信號控制電磁閥動作。全液控方式壓力繼電器安裝在液壓站上，遠離閥門，因此防爆性能好。

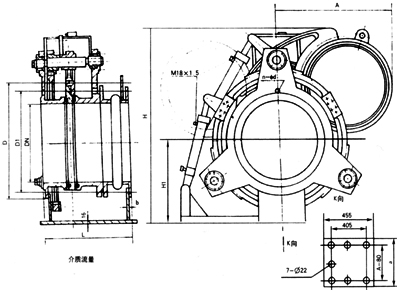

1、DN400-500

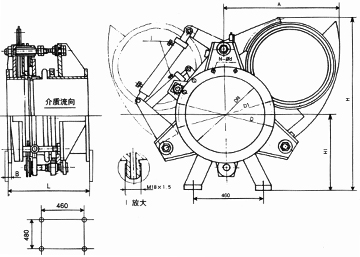

2、DN600-700

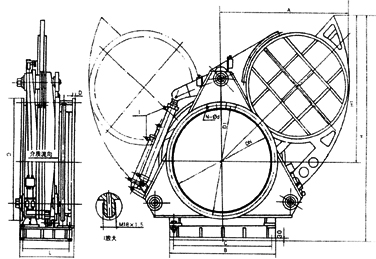

3、DN800-2000

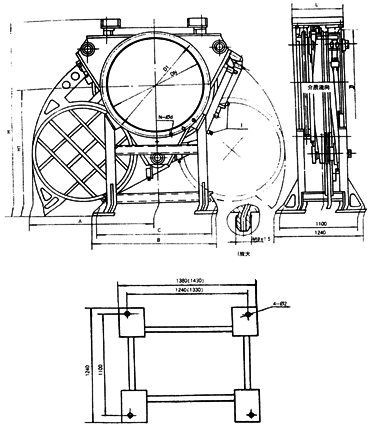

4、DFE743X-0.5型液動式扇形盲板閥DN1000-1100

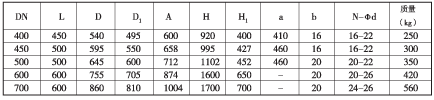

主要結構尺寸
